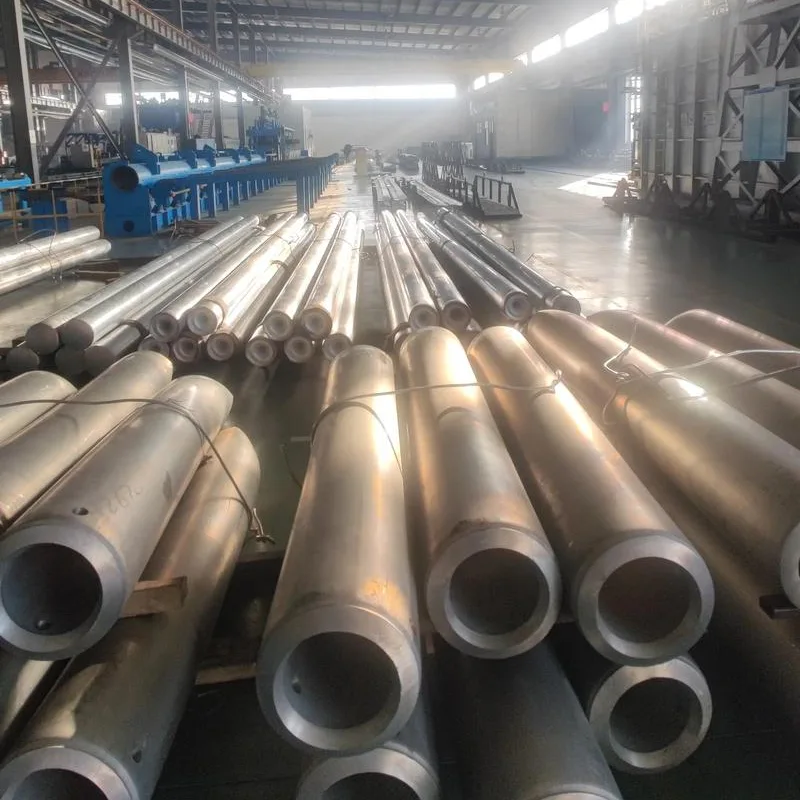

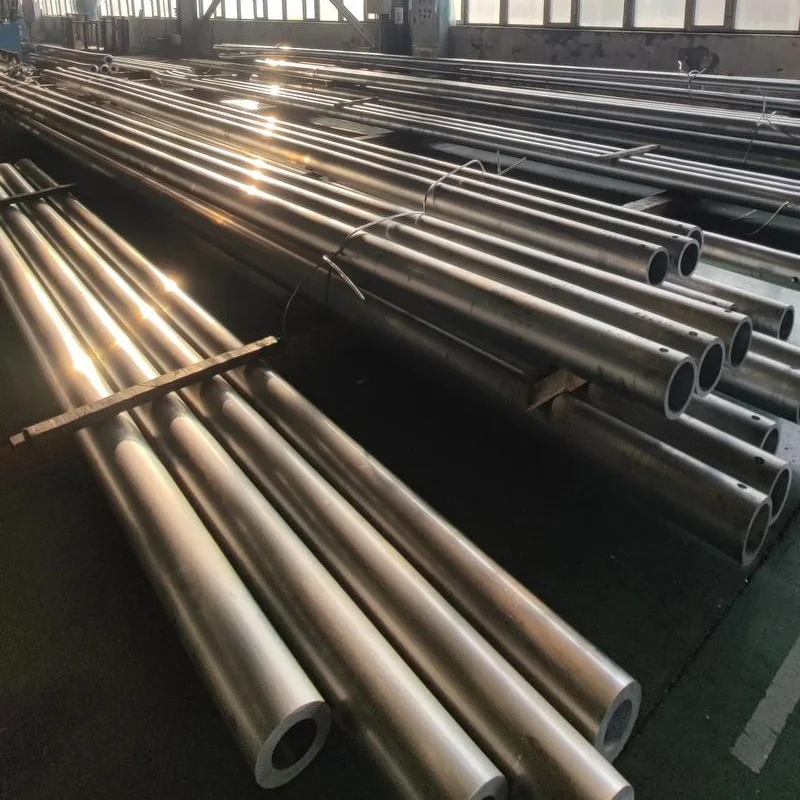

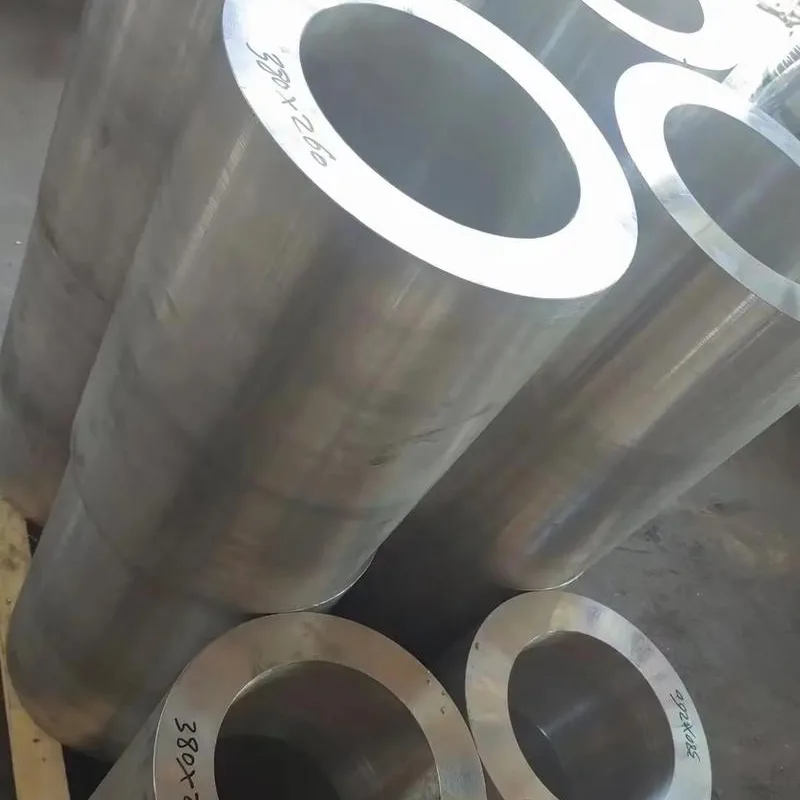

5052 hliníková trubka

Pokud jde o výběr hliníkových trubek 5052 ve stavech O, H32 a H112, hlavní rozdíl spočívá v rovnováze mezi plasticitou a pevností, přizpůsobení se různým scénářům zpracování.

Stav O je plně žíhaný měkký stav s poměrem prodloužení přesahujícím 25 %. Vnitřní zbytkové pnutí je zcela eliminováno a výsledkem je optimální plasticita. Je vhodný pro cívky s malým poloměrem, složité vícerozměrné ohýbání a velké deformační procesy, jako je expanze olejové nádrže a obrubování. Při správném zpracování je méně náchylný k praskání a vrásnění, což z něj činí první volbu pro složité komponenty odolné proti korozi. Jeho pevnost je však poměrně nízká, což omezuje jeho nosnost po tváření.

H32 je ze 1/4 vytvrzený stav, opracovaný za studena a stabilizovaný, s pevností v tahu přibližně 230-280 MPa. Vyrovnává pevnost a tažnost, podporuje jak konvenční 90° ohyby, tak lehké lisování, přičemž nabízí silnější odolnost proti deformaci než O-stav. Vykazuje také nízké odpružení po tvarování, což usnadňuje kontrolu rozměrové přesnosti. Je vhodný pro aplikace, jako jsou kryty zařízení a podpěry potrubí, které vyvažují tvarovatelnost a lehkou nosnost.

H112 je za tepla extrudovaný stav, který si po extruzi zachovává přirozený stav. Nevyžaduje žádné další tepelné zpracování, což má za následek nižší náklady. Zatímco jeho pevnost je mírně vyšší než ve stavu O, jeho tažnost je obecně nižší. Je vhodný pouze pro konvenční antikorozní trubky a statické rámy, které vyžadují přímé řezání a nevyžadují složitou deformaci, nabízí vynikající hospodárnost.

Pokud jde o eloxování, hliníkové trubky 5052 mohou projít běžným i tvrdým eloxováním. Výsledný film účinně zlepšuje odolnost proti korozi a tvrdost povrchu, splňuje průmyslové antikorozní požadavky, ale jeho dekorativní vlastnosti jsou slabší než 6063. Vzhledem k tomu, že hliníková slitina 5052 má vysoký obsah hořčíku, může hořčík ovlivnit krystalizaci oxidového filmu během oxidace, což má za následek matný povrch, šedobílou základní barvu a nedostatečnou vysokou stejnoměrnost a zářivost při barvení, takže je obtížné dosáhnout barevného lesku. Slitina 6063 má čistší složení, hustší a jasnější oxidový film, rovnoměrnější a stabilnější zbarvení a významné dekorativní výhody. Pro ochranu proti korozi je 5052 naprosto dostačující; pro estetické účely je preferovanou volbou 6063.

Jsou hliníkové trubky 5052 spolehlivé pro palivové nádrže a hydraulické hadice?

Rozhodně je to scénář základní aplikace. 5052 je odolný proti korozi benzínu, nafty a hydraulického oleje, bez rizika mezikrystalové koroze. Po svaření má svar dobré utěsnění a je nepropustný. V kombinaci s procesy expanze a obrubování lze dosáhnout spojení bez úniku. Je to hlavní materiál pro palivové nádrže vozidel, lodní olejové potrubí a potrubí pro chlazení kapaliny pro skladování energie a během dlouhodobého používání nebude unikat kvůli olejové korozi.
